Elasto Proxy fabrique des joints UL 50E pour les boîtiers électriques qui ont besoin d’une plus grande protection de l’environnement que la norme UL 50 fournit. Nous distribuons également du matériau de joint UL 50E aux fabricants de boîtiers. Megalab Group, une installation d’essais techniques accréditée A2LA, a testé des échantillons de notre caoutchouc éponge UL 50E et nous a fourni des rapports sur les résultats.
Les résultats de ces tests indépendants démontrent que notre matériau de joint est conforme aux exigences de l’UL 50E pour les endroits non dangereux à l’intérieur et à l’extérieur. Plus précisément, notre matériau de joint répond aux exigences pour les types de boîtiers numérotés définis dans UL 50 et référencés par UL 50E et NEMA 250. (UL 50 est le fondement, mais pas l’étendue, de ces autres normes.)
Cet article d’Elasto Proxy décrit notre matériau de joint UL 50E. Il décrit également l’UL 50E, pourquoi il est important et sa relation avec UL 50, NEMA 250, les notations IP et les normes CSA. Continuez à lire pour en savoir plus et contactez Elasto Proxy pour les joints en caoutchouc éponge UL 50E et les matériaux des joints.
UL 50 et UL 50E
UL 50E est une norme de Underwriter’s Laboratories (UL) qui ajoute des exigences de protection de l’environnement à la norme UL50 originale pour les boîtiers électriques. UL50 comprend une protection contre la poussière et l’humidité, mais à un niveau plus basique. L’UL 50E étend la norme UL 50 et comprend des exigences supplémentaires en matière de protection de l’environnement contre les solides, les liquides et les produits chimiques.
- Solides: chute de saleté, poussière en circulation, décantation de la poussière en suspension dans l’air et poussière soufflée par le vent;
- Liquides: tuyau vers le bas et éclaboussures, submersion temporaire ou prolongé; pluie, neige, grésil et glace;
- Produits chimiques: infiltration d’huile et de liquide de refroidissement, éclaboussures d’huile et de liquide de refroidissement et corrosion.

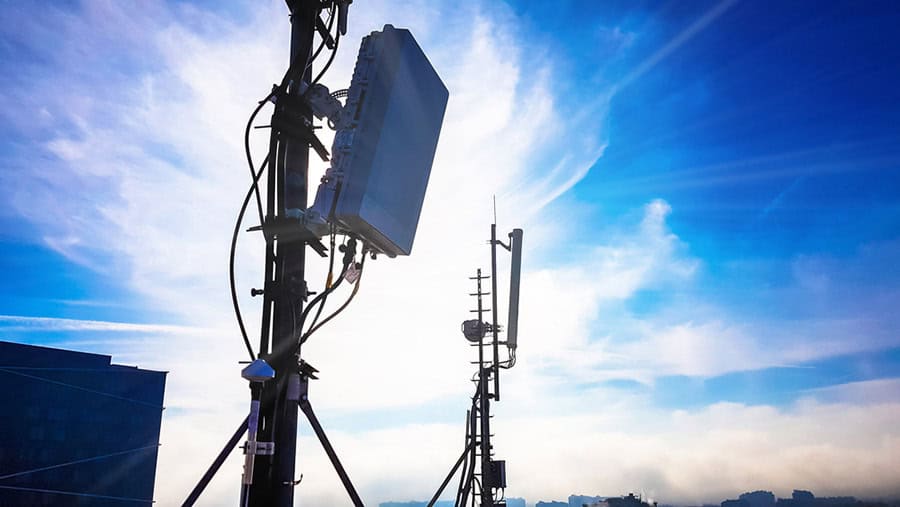

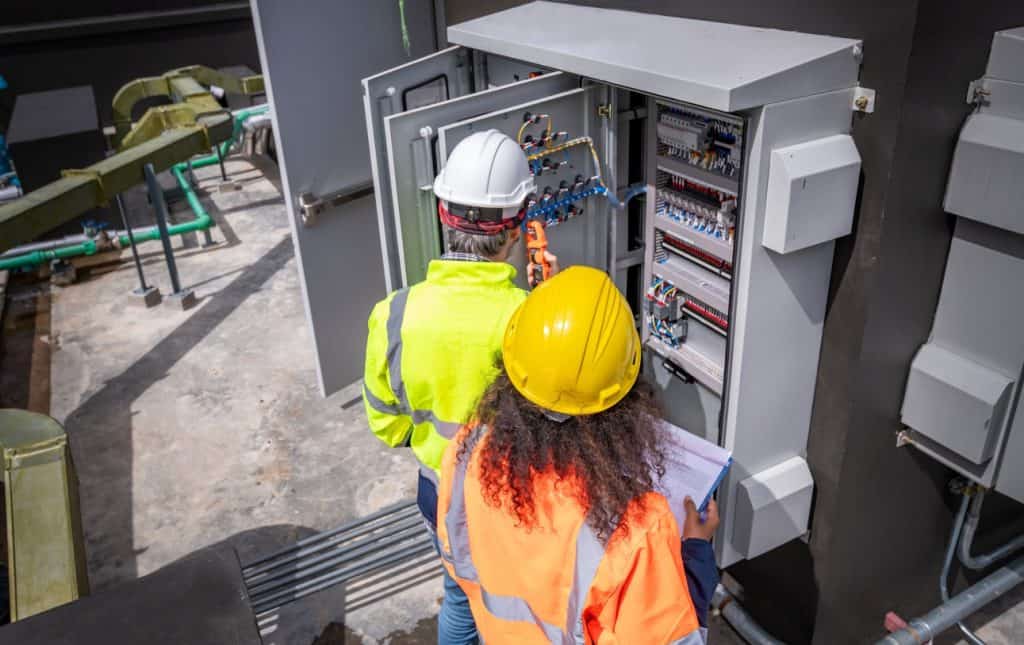

Ces exigences supplémentaires rendent l’UL 50E adapté aux boîtiers extérieurs tels que les systèmes de stockage d’énergie par batterie (BESS) et les boîtes de jonction utilisées dans les télécommunications 5G. Les boîtiers UL 50E sont également mieux adaptés aux applications industrielles dans des environnements intérieurs exigeants tels que les installations de travail des métaux. En revanche, UL 50 s’applique aux enceintes à usage plus général.
NEMA 250 et Indice IP
La National Equipment Manufacturers Association (NEMA) utilise le système de classification UL 50 pour définir ses propres cotes en vertu de sa norme NEMA 250. À son tour, chaque cote NEMA indique le type d’environnement qu’un boîtier électrique peut supporter.
Souvent, la NEMA est comparée au système de protection contre les pénétrations (PI) mis au point par la Commission électrotechnique internationale (CEI); toutefois, les cotes NEMA ont des spécifications plus détaillées et ne s’appliquent qu’aux environnements nord-américains. Dans certains cas, les cotes NEMA ont des équivalents IP.
Les UL 50 et UL 50E sont harmonisés avec les normes CSA C22.2 no 94.1/94.2 de l’Association canadienne de normalisation (CSA).
Types de boîtiers UL 50 pour le matériau de joint UL 50E d’Elasto Proxy
Le matériau de joint UL 50E en caoutchouc éponge d’Elasto Proxy convient aux types suivants de boîtiers électriques UL50: 2, 3, 3R, 3RX, 3S, 3SX, 3X, 3X, 4, 4X, 5, 6, 6P, 12, 12K et 13. Tous les échantillons testés par Megalab Group sont conformes aux normes UL 50E en matière de vieillissement, de résistance à la traction et de compression.
Le tableau ci-dessous décrit les niveaux de protection pour les solides, les liquides et les produits chimiques en fonction de l’emplacement et du type d’enceinte.
Protection contre | Intérieur | Intérieur/extérieur | |||||||||||
2 | 5 | 12 | 12K | 13 | 3 | 3S | 3R | 4 | 4X | 6 | 6P | ||
Solides | Contact accessoire | x | x | x | x | x | x | x | x | x | x | x | x |
Chute de saleté | x | x | x | x | x | x | x | x | x | x | x | ||
Poussière en circulation | x | x | x | x | x | x | x | ||||||
Décantation de la poussière en suspension dans l’air | x | x | x | x | x | x | x | x | |||||
Poussière soufflée par le vent | x | x | x | x | x | x | |||||||
Liquides | Éclaboussures de lumière | x | x | x | x | x | x | x | x | x | x | x | x |
Tuyau vers le bas et éclaboussure | x | x | x | x | |||||||||
Submersion temporaire | x | x | |||||||||||
Submersion prolongée | x | ||||||||||||
Pluie, neige et grésil | x | x | x | x | x | x | x | ||||||
Chargement de glace | x | ||||||||||||
Produits chimiques | Infiltration d’huile et de liquide de refroidissement | x | x | x | |||||||||
Éclaboussures d’huile et de liquide de refroidissement | x | ||||||||||||
Corrosion | x | x | |||||||||||
Trouver des joints UL50E et des matériaux de joints UL50E
Avez-vous besoin de joints UL50E en caoutchouc éponge ou de matériaux de joints? Elasto Proxy a les produits en caoutchouc dont vous avez besoin. N’oubliez pas, cependant, que l’utilisation d’un matériau de joint UL50E ne rend pas un boîtier certifié UL ou conforme. L’enceinte (et pas seulement le joint) nécessite toujours des tests. Parlez à notre équipe de votre application et obtenez les conseils de joint dont vous avez besoin.
